事例紹介

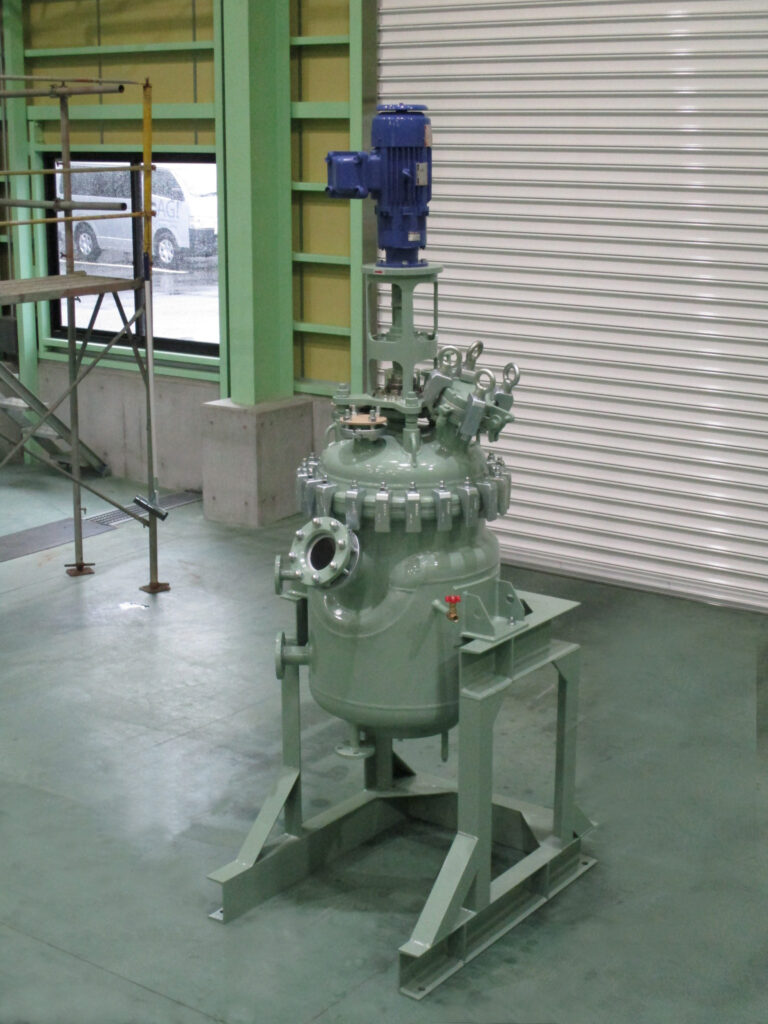

グラスライニング製100L反応機(胴横覗付)

小型機器に上鏡ノズルを一つ多く取り付け、撹拌状態も可視化したいと考えています。
グラスライニング製100L反応器胴横覗付
用途
テスト用小容量攪拌
製品名
GL-100反応機
容量
100L

お客様からの
要望

撹拌状態を可視化したい。
上鏡ノズルを一つ多く取り付けたい。

設計・開発者
コメント

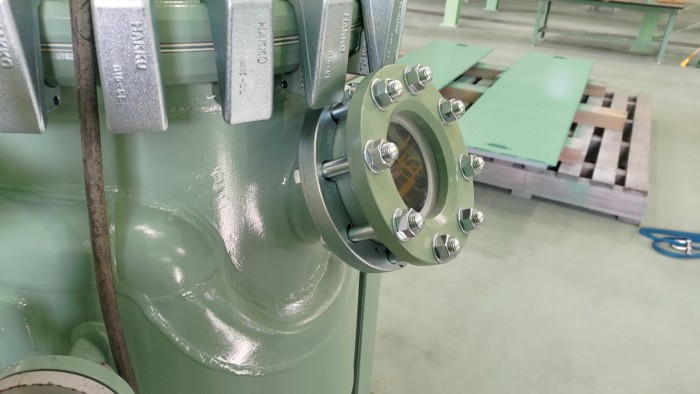

小型機器ですが、覗用ノズルを胴横に設置することで上鏡のノズルを最大限活用できるように設計しました。
また、ジャケットも切り欠き構造にすることで、伝熱面積の減少を最小にしております。
グラスライニング製造上は非常に難しい構造ですが、弊社で実現することができました。

購入の決め手

胴横に設置した覗用ノズルは、なるべく本体上部に取り付けてかつ伝熱面積を維持したいと要望したところ実現していただきました。

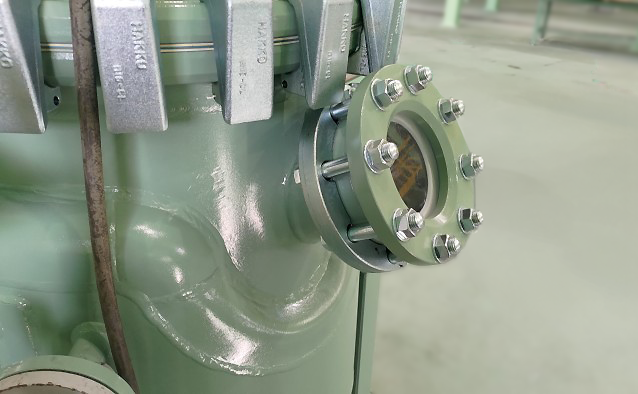

胴横覗窓部分を拡大した画像
