製品案内 グラスライニング加圧ろ過器

ろ板(PTFE製)と底板を密着させることにより、圧力による障害を防ぐと共に、フィルター内に液を残さず全量ろ過出来ます。

グラスライニングろ過器 3Dモデル

Loading file
  • Fullscreen
  • Wireframe
  • Zoom In
  • Zoom Out
  • Rotation
  • Screenshot
  • Help

Controls

×
  • Rotate with the left mouse button.
  • Zoom with the scroll button.
  • Adjust camera position with the right mouse button.
  • Double-click to enter the fullscreen mode.
  • On mobile devices swipe to rotate.
  • On mobile devices pinch two fingers together or apart to adjust zoom.
  • On mobile devices 3 finger horizontal swipe performs panning.
  • On mobile devices 3 finger horizontal swipe performs panning.

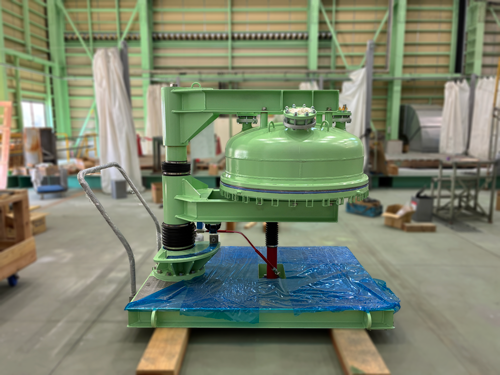

ろ過器

ろ過面積:0.1㎡ – 0.5㎡

型式D (㎜)A (㎜)B (㎜)H (㎜)W (㎜)L (㎜) 実容量
(L)
ろ過面積
(㎡)
裸重量
(kg)
FI- 013502323001170750600200.1300
FI- 0154502633501250850700400.2350
FI- 0250025335014301000800450.2400
FI- 0360028440014801100900800.3500
FI- 047002644001790135011001000.4800
FI- 058002454001790145012001200.5900
※ 上記寸法は、予告無く変更することがあります。

小型ろ過機-ヌッチェフィルタ

グラスライニング製ろ過機よりも小型ろ過装置としてGL HAKKO ×AG! ではヌッチェフィルタをご提案致します。

• 反応ろ過槽容量 : 10、20、30L
※特注最大100L(ジャケット付)、300 L( ジャケット無)
• ろ過面積 : 約314cm2(10L )、約490cm2(20L )、約707cm2(30L)
• 反応ろ過槽種類 : ジャケット付(二重管式)、ジャケット無(単管式)
• 装置内許容運転圧力:Full Vacuum ~ 常圧
• 媒体槽内許容運転圧力:Full Vacuum ~ +0.1MPa(ニ重管式)
• 許容温度範囲 : -90°C ~ +200 °C
• ΔT : 110°C

詳細は下記をご覧ください。

株式会社旭製作所-ヌッチェフィルタ
