当社のグラスライニング反応機は、標準タイプとしてオープンタイプ(JO型)及びクローズタイプ(JC型)の２種類を供給いたします。

グラスライニング反応器 3Dモデル

オープンタイプ

容量：50L〜10,000L

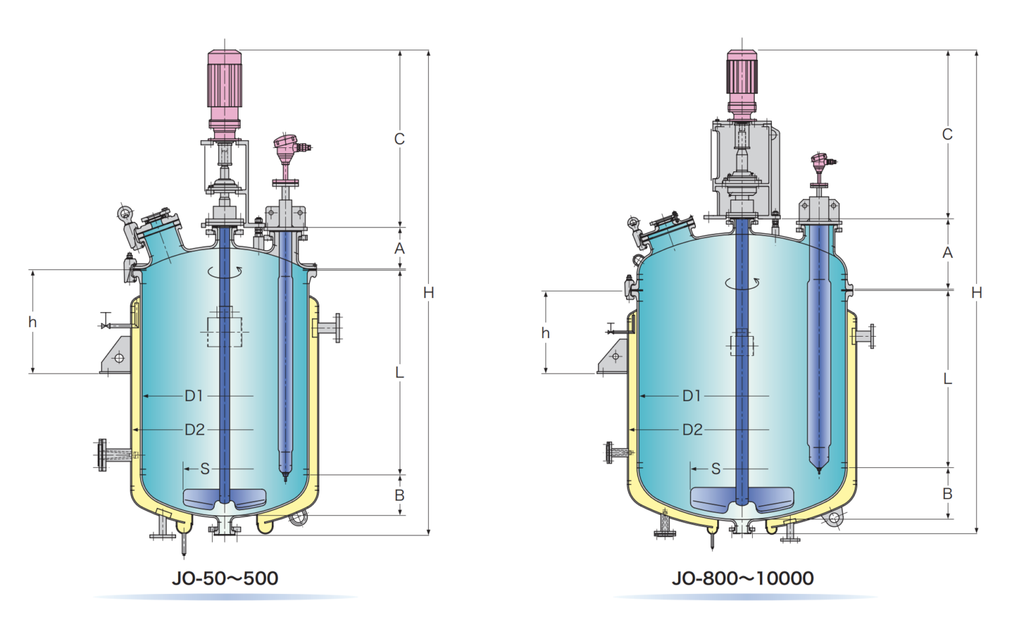

次世代型撹拌翼 モールポー翼

型式	D1 (mm)	D2 (mm)	L (mm)	A (mm)	B (mm)	C (mm)	H (mm)	S (mm)	ブラケット h (mm)	マンホール (mm)	実容量 (L)	伝熱面積 (㎡)	裸重量 (kg)
JO-50	450	550	337.5	280	113	828	1655.5	250	310	80	51	0.51	415
JO-100	500	600	545	160	125	893	1820	300	350	80	100	0.88	530
JO- 200	600	700	730	170	150	893	2040	350	400	100	201	1.46	680
JO- 300	700	800	785	185	175	893	2135	400	450	100	299	1.90	810
JO- 400	800	900	840	200	200	893	2230	450	500	150	426	2.41	980
JO- 500	800	900	990	200	200	893	2380	450	500	150	502	2.79	1060
JO- 800	1000	1100	980	450	250	1073	2860	550	500	300×400	802	3.67	1580
JO- 1000	1200	1350	810	440	300	1225	2882	650	500	300×400	1001	4.04	2170
JO- 1500	1200	1350	1260	440	300	1125	3332	650	500	300×400	1510	5.74	2570
JO- 2000	1400	1550	1200	490	350	1250	3397	750	600	300×400	2014	6.75	3100
JO- 2500	1500	1650	1285	515	375	1326	3608	800	600	300×400	2474	7.76	3500
JO- 3000	1500	1650	1585	515	375	1326	3908	800	600	300×400	3004	9.17	3800
JO- 4000	1700	1850	1635	550	425	1623	4340	850	700	400	4025	10.99	4900
JO- 5000	1800	1950	1830	585	450	1599	4601	900	700	400	5026	12.85	5500
JO- 6000	1900	2050	1965	600	475	1754	4931	950	700	400	6030	14.59	6100
JO- 8000	2000	2150	2380	630	500	1754	5411	1000	700	400	8037	18.19	7800
JO- 10000	2200	2350	2440	680	550	1899	5716	1100	700	400	10080	20.91	9400

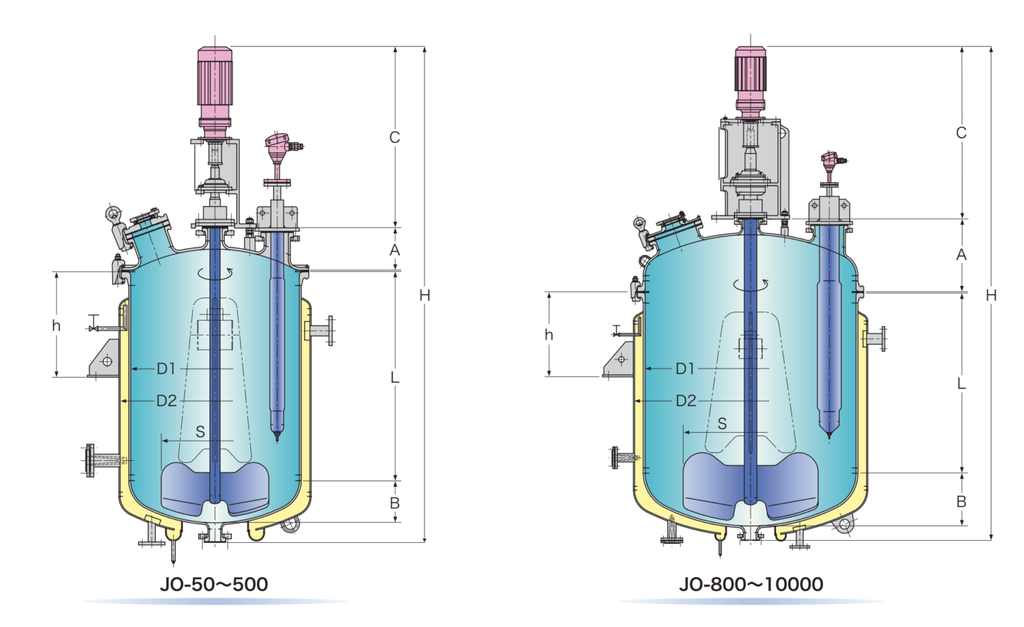

高性能撹拌翼 ベンドリーフ翼

型式	D1 (mm)	D2 (mm)	L (mm)	A (mm)	B (mm)	C (mm)	H (mm)	S (mm)	ブラケット h (mm)	マンホール (mm)	実容量 (L)	伝熱面積 (㎡)	裸重量 (kg)
JO-50	450	550	337.5	280	113	828	1655.5	250	310	80	51	0.51	435
JO-100	500	600	545	160	125	893	1820	300	350	80	100	0.88	560
JO- 200	600	700	730	170	150	893	2040	380	400	100	201	1.46	710
JO- 300	700	800	785	185	175	893	2135	450	450	100	299	1.90	840
JO- 400	800	900	840	200	200	893	2230	500	500	150	426	2.41	1030
JO- 500	800	900	990	200	200	893	2380	500	500	150	502	2.79	1150
JO- 800	1000	1100	980	450	250	1073	2860	640	500	300×400	802	3.67	1660
JO- 1000	1200	1350	810	440	300	1225	2882	770	500	300×400	1001	4.04	2280
JO-1500	1200	1350	1260	440	300	1125	3332	770	500	300×400	1510	5.74	2700
JO-2000	1400	1550	1200	490	350	1250	3397	890	600	300×400	2014	6.75	3300
JO-2500	1500	1650	1285	515	375	1326	3608	960	600	300×400	2474	7.76	3700
JO- 3000	1500	1650	1585	515	375	1326	3908	960	600	300×400	3004	9.17	4000
JO- 4000	1700	1850	1635	550	425	1623	4340	1090	700	400	4025	10.99	5200
JO- 5000	1800	1950	1830	585	450	1599	4601	1150	700	400	5026	12.85	5800
JO- 6000	1900	2050	1965	600	475	1754	4931	1200	700	400	6030	14.59	6300
JO- 8000	2000	2150	2380	630	500	1754	5411	1280	700	400	8037	18.19	8200
JO- 10000	2200	2350	2440	680	550	1899	5716	1400	700	400	10080	20.91	9900

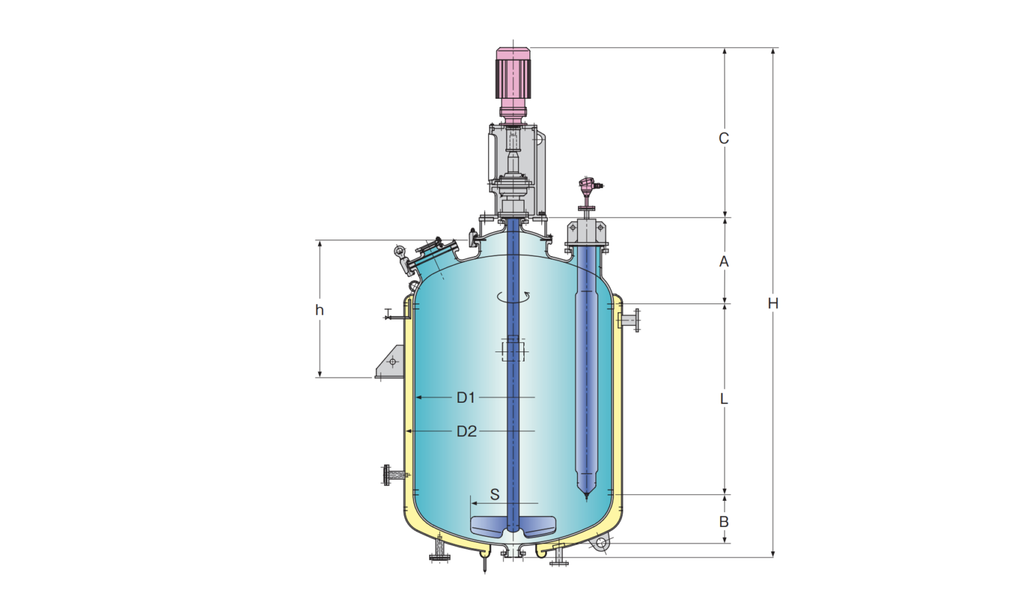

クローズタイプ

容量：2,000L〜20,000L

次世代型撹拌翼 モールポー翼

型式	D1 (mm)	D2 (mm)	L (mm)	A (mm)	B (mm)	C (mm)	H (mm)	S (mm)	ブラケット h (mm)	マンホール (mm)	実容量 (L)	伝熱面積 (㎡)	裸重量 (kg)
JC-2000	1500	1650	885	662	375	1250	3272	750	850	300×400	2138	6.86	3100
JC- 3000	1500	1650	1455	662	375	1250	3842	750	1050	300×400	3146	9.55	3800
JC- 4000	1700	1850	1485	722	425	1599	4341	850	1050	400	4184	11.36	4600
JC- 5000	1800	1950	1670	757	450	1599	4606	950	1050	400	5204	13.25	5300
JC- 6000	1900	2050	1805	787	475	1599	4796	1000	1200	400	6228	15.00	6000
JC- 8000	2000	2150	2220	812	500	1754	5426	1100	1200	400	8257	18.63	7700
JC- 10000	2200	2350	2270	887	550	1899	5746	1200	1200	400	10308	21.32	9150
JC- 12000	2300	2450	2505	912	575	2008	6140	1250	1500	400	12312	24.25	10300
JC- 15000	2500	2650	2645	992	625	2258	6660	1300	1500	450	15397	28.01	13950
JC- 18000	2700	2850	2695	1057	675	2279	6846	1350	1700	450	18436	31.27	15400
JC- 20000	2700	2850	3045	1057	675	2279	7196	1350	1700	450	20440	34.24	16400

スケールアップ・スケールダウンソリューション

・実機でうまく撹拌できるか不安なので、撹拌効率を確認したい

・要求処理量をこなせるか不安なので、計算値がどれくらいの精度か確認がしたい

お客様のこのようなご要望に応えるべく、GL HAKKO × 旭製作所 では実機と相似形の反応釜・攪拌翼の製作をさせていただきます。
詳細は下記をご確認ください

株式会社旭製作所-反応装置 – スケールアップ・スケールダウンソリューション
